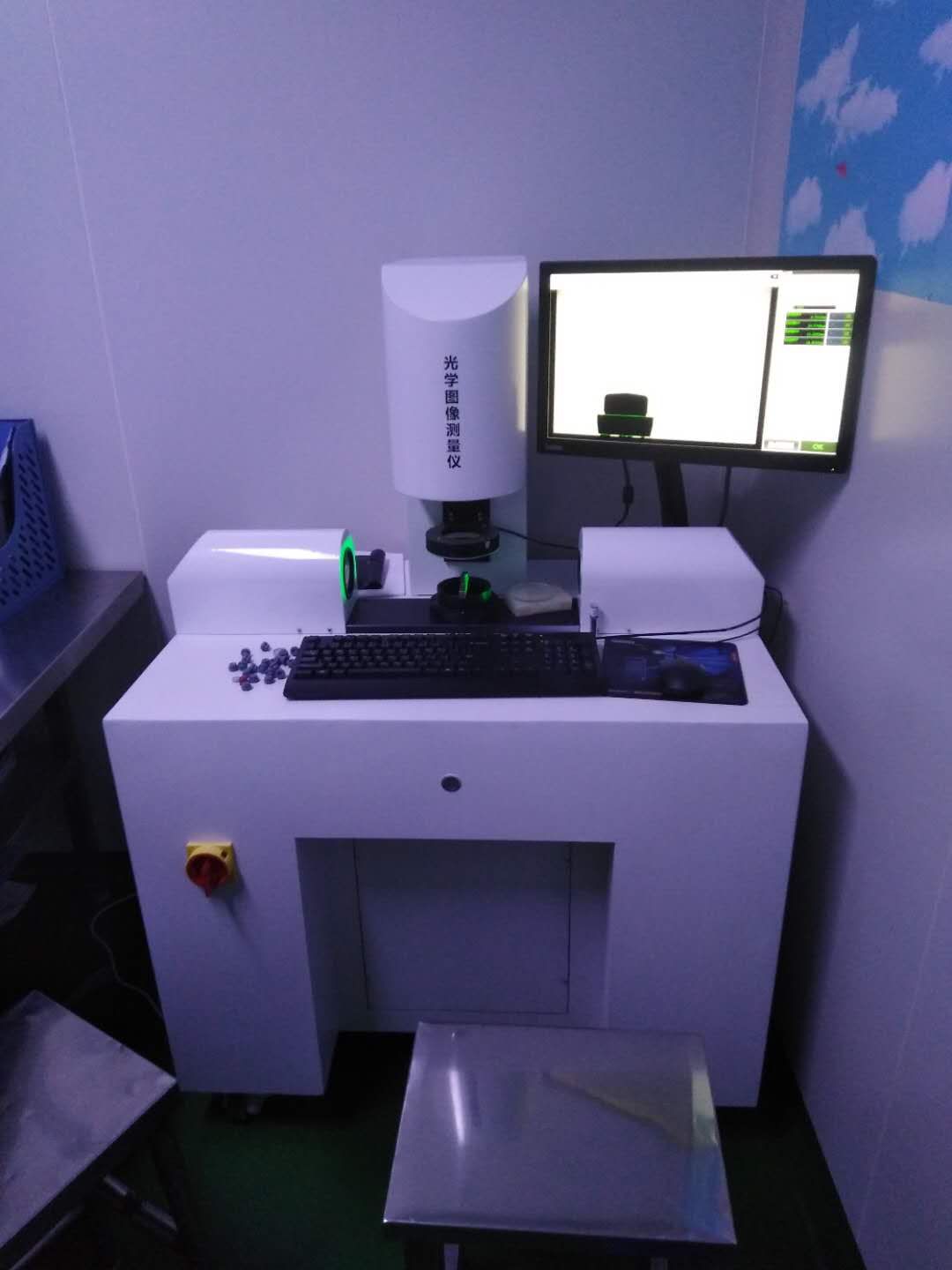

立卧一体式快速光学图像测量仪OHVG150
立卧一体式快速光学图像测量仪OHVG150产品功能：主要用于测量平面式产品，如精密机加件、冲压件、密封件、触摸屏、PCB、陶瓷基片等。
立卧一体式快速光学图像测量仪OHVG150产品特点：

• ♦ 大视野整体成像，一键测量；
• ♦ 超大景深，无需调焦；
• ♦ 无需夹具定位工件，可任意摆放；
• ♦ 操作简便，只需按一键即可实现单/多待测件测量；
• ♦ 高精度，还原真实尺寸；
• ♦ 内置spc数据统计分析；
• ♦ excel格式报表输出；
• ♦ 快速，10倍于传统测量仪器；
• ♦消除人为误差。

 立卧一体式快速光学图像测量仪OHVG150技术指标：
1．测量范围： 正面：150X110mm；侧面：150X110mm
2、测量精度： ±5µm
3、重复精度： ±2µm
4、测量速度： <2秒
5、镜    头： 双远心镜头
6、照明系统： LED平行光源
7、图像传感器：1000万像素高分辨率图像传感器
8、外形尺寸（长,宽,高）：155cm*75cm*112cm

立卧一体式快速光学图像测量仪OHVG150技术参数：

立卧一体式快速光学图像测量仪OHVG150，作为中国一键式测量技术的倡导者，取消了传统XY坐标台运动式测量方式，开创了快速测量的新理念。通过将远心成像与智能图像处理软件的完美结合，任何繁琐的测量任务，都变得无比简单。只需把工件放置载物台，然后轻轻按一键，工件所有尺寸瞬间完成。

立卧一体式快速光学图像测量仪OHVG150
Holtecs One-click Measurement, as a one-click measurement of China's advocate, cancelled the traditional x, y coordinates movement type measuring way,
started the new idea of rapid mesasurement. By moving the telecentric imaging and the perfect combination of intelligent image processing software, any
complicated measurement tasks, have become extremely simple. Simply place your artifact object stage, and then gently press a key, instantaneous artifacts all
sizes
立卧一体式快速光学图像测量仪OHVG150就这么简单

立卧一体式快速光学图像测量仪OHVG150批量测量，只需两步
设置好工件需要测量的项目与公差，保存连续放置工件，按一键即完成所有项目测量
一键式光学测量仪能对工件的几何参数（如：长度，宽度，高度，弧度，直径，角度，孔距等）进行非接触式的微米级测量。能有效地解决一次
成像范围与测量精度的矛盾，测量速度是传统测量仪器的10倍以上，大幅度提高了测量效率和精度，消除人为误差，实现了精密测量的自动化和
智能化。本产品有立式，卧式两大类。

立卧一体式快速光学图像测量仪OHVG150每个测量位置都需要花时间测量 瞬间完成所有测量
开始测量时需要先确定测量对象的位置，然后移动坐标台来进行测量，因为每个位置的测量时间相应较长。如果需要调整焦距，则测量时间更长。
将测量对象放在载物台上，对位置没有要求，可随意放置。然后按一键即可瞬间完成所有测量。任何操作人员均能在极短时间内轻松测量。

一键式光学测量仪特点
影像测量仪，工具显微镜，投影仪等由于视野较窄，在测量和设置时难以掌握下一个测量位置，还必须边移坐标台，边逐个位置进行测量，极其耗时。一键式光学测量仪大成像范围达250mm， 围以内的工件可整体成像按一键即可一性次测完所有尺寸，瞬间完成测量任务。
  立卧一体式快速光学图像测量仪OHVG150无需夹具定位工件，可任意摆放精确的自动配准算法，只需一次注册了工件图样，即可在任意位置，任意角度摆放工件，配准算法均可锁定工件的位置，而不像传统测量仪器，每一次测量都需要夹具定位。

立卧一体式快速光学图像测量仪OHVG150一次性同时测量多个工件可以一次性在载物台上摆放多个同类型的工件，对摆放位置和角度同样无任何要求。软件对每个工件位置进行锁定，一次性同时测量，大大提高了测量效率。

国内立卧一体式快速光学图像测量仪OHVG150注册图样，图像自动配准，自动识别同类工件可放置任务位置，无需夹具多个工件同时测量，瞬间完成
超大景深，无需调焦大景深可达300mm， 业界大景深，只要被测工件高度在景深范围以内，无需任何调焦，整个工件上下均可清晰成像。
目前是业界大景深

立卧一体式快速光学图像测量仪OHVG150核心技术保证精度
顶级远心光学系统，图像趋于零畸变
采用全Quanqiuzui高水准的双远心镜头，梯形，远心度，放大倍率和分辨率都经严荷的实验室程序与精密光学检测，再与千万像素小像素传感器相配，真正发挥远心的优势，成像几乎无畸变。
每一枚镜头的畸变系数，径向与亚像素图像处理算法，每像素切割100份以上顶级远心光学系统+校正算法，确保了视野范围任何位置像素大小的
一致性，但由于像素较大，以单个像素作为测量单位，在边缘处容易产生误差，我们采用了全新的亚像图像处理算法，每个像素细化切割到100份以上，确保高精度的边缘检测。
图

立卧一体式快速光学图像测量仪OHVG150像校正算法，精益求精
虽然远心镜头的畸变系数极低，但由于视野较大，特别是视野边缘处，如常见的桶形和枕形畸变均会对测量精度存在细微的影响，我们采用高精度的棋盘格标定板，只需拍摄几张棋盘格标定板的图片，通过图像校正算法，即可校正镜头畸变和光学系统对位误差与光线不匀称带来的误差。
图像校正
枕形畸变 桶形畸变
单像素分切成100份以上
精确度超过0.01像素
超强的去毛边功能
对于有毛边或缺陷的被测工件，极易因毛边或缺陷，图像边缘凹凸不平，导致寻边不准而造成测量误差，可以通过设置上下阈值还原真实的边缘，消除毛边或缺陷的影响。
亚像素图像处理算法，每像素切割100份以上
顶级远心光学系统+校正算法，确保了视野范围任何位置像素大小的一致性，但由于像素较大，以单个像素作为测量单位，在边缘处容易产生误差，我们采用了全新的亚像图像处理算法，每个像素细化切割到100份以上，确保高精度的边缘检测。

立卧一体式快速光学图像测量仪OHVG150超强的去毛边功能
对于有毛边或缺陷的被测工件，极易因毛边或缺陷，图像边缘凹凸不平，导致寻边不准而造成测量误差，可以通过设置上下阈值还原真实的边缘，消除毛边或缺陷的影响。

立卧一体式快速光学图像测量仪OHVG150向导式操作， 3分钟便可学会操作
区别于传统的影像仪，工具显微镜等测量仪器，测量前需校正，测量时需要移动XY坐标台，操作复杂，繁琐。一键式光学测量仪，无任何繁锁步骤，只需按向导，任何人可3分钟掌握。

立卧一体式快速光学图像测量仪OHVG150多种测量工具，任意组合包含有图像上实际存在的点，线，圆等基本图形工具，也可以通过基本图形组合得到虚拟的辅助图形。通过这些图形工具，可以组合出几乎所有的几何图形，轻松完成各种复杂的测量任务。

立卧一体式快速光学图像测量仪OHVG150SPC数据统计分析内置SPC功能，可以在测量后读取指定的测量数据并可即时显示。并自动计算大值，小值，平均值，标准差，偏移值，Ca，Cp，Cpk等统计系数协助您完成报表编制。

立卧一体式快速光学图像测量仪OHVG150报表导出测量结果可以以Excel格式输出。

立卧一体式快速光学图像测量仪OHVG150产品功能：主要用于测量平面式产品，如精密机加件、冲压件、密封件、触摸屏、PCB、陶瓷基片等。

立卧一体式快速光学图像测量仪OHVG150产品特点：

• ♦ 大视野整体成像，一键测量；
• ♦ 超大景深，无需调焦；
• ♦ 无需夹具定位工件，可任意摆放；
• ♦ 操作简便，只需按一键即可实现单/多待测件测量；
• ♦ 高精度，还原真实尺寸；
• ♦ 内置spc数据统计分析；
• ♦ excel格式报表输出；
• ♦ 快速，10倍于传统测量仪器；
• ♦ 消除人为误差。

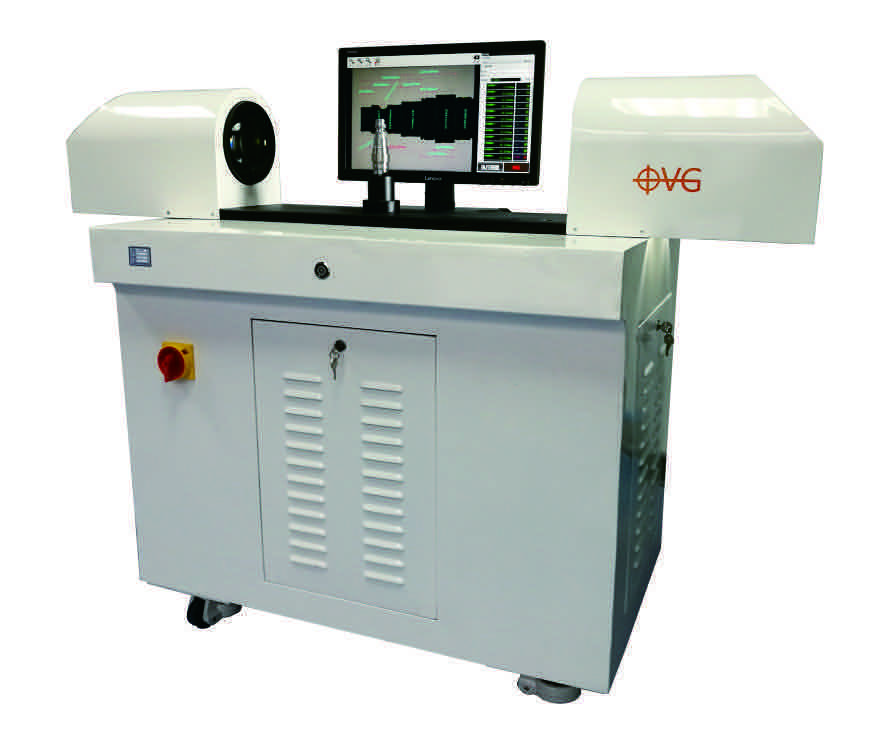

立卧一体式快速光学图像测量仪OHVG150的功能与立式的功能基本保持一致，但由于结构的不同，所以在某些应用场合，卧式的优势更突出。特别适用于圆柱，圆锥类的易竖着放置，不易平着放置的旋转曲面物体测量，如螺栓，精密微型轴，气门导管，喷油喷嘴，火花塞，测量该类物体直接竖着放置载物台即可测量，如果是用立式的测量，不宜水平放置，需要有工装夹具定位，即耗人耗时，又影响测量精度。载物台较宽，工件左右放置均可以，不影响测量精度。可以多层放置，放更多的工件，不浪费视野。
A key measuring instrument and a key to vertical horizontal measurement instrument is basically the same on the function, because of the different structure, so in some
applications, the advantage of horizontal even more prominent.
